Atlas Zalán – Karbantartási Útmutató

Bizony kicsit bonyolultabb, mint egy 4-Maticot megpucolni





A Zalán gumilövedékes puska tisztítása kicsit eltér a többi típustól, de könnyen elvégezhető.

Segítségünkre volt a gyártó, ahol bemutatták hogyan kell pár lépésből részlegesen szétszedni

a tisztítás elvégzéséhez majd összerakni. (Egyúttal megismerkedhetünk a belvilágával is ezen képriportban!)



  1. Ürítés



A tár eltávolítása és a töltetlenség ellenőrzése után kivesszük a csőtárból a lövedékadogató rugót és ha korom/elszíneződés látható az adogatótömbön, rugón, akkor tisztítsuk meg.



  1. Tokfedél levétele

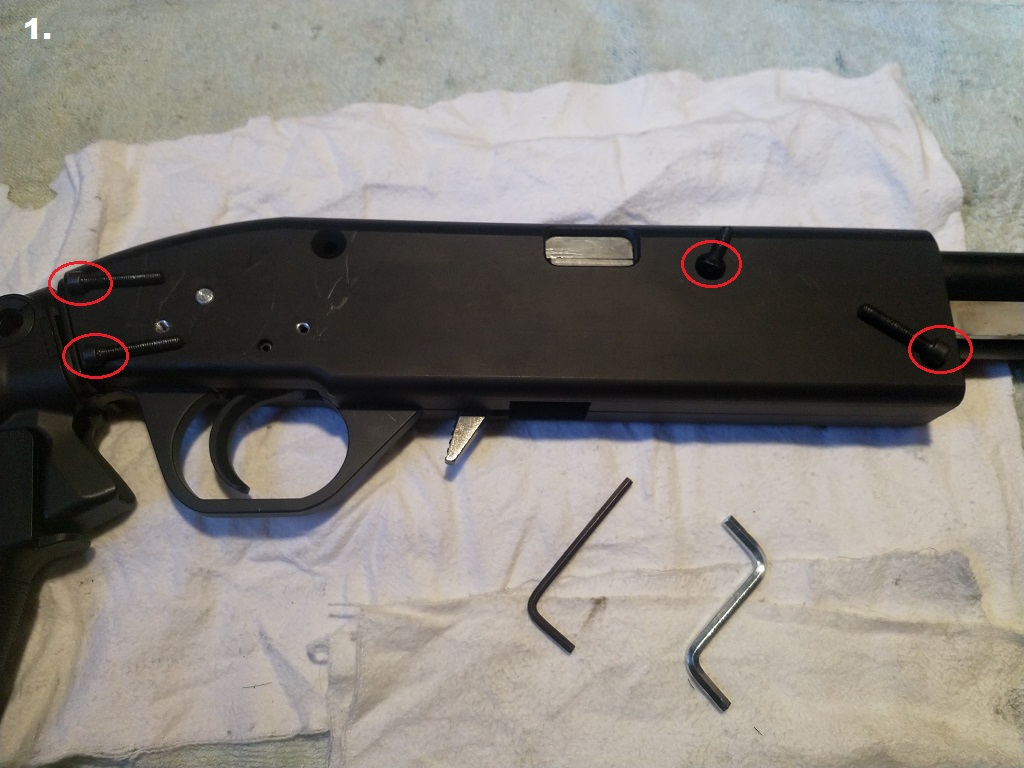

Következő lépésként a fegyver jobb oldali tokfedelét fogjuk levenni. Amihez egy 3-as és egy 4-es imbuszkulcsra lesz szükségünk. “1. kép”



A tokfedél leemelése közben ügyeljünk az elsütőszerkezet elsütőemelőjét ne emeljük ki a helyéről. Leszedett tokfedéllel ilyen látványban lesz részünk. “2. kép”



  1. Előágyszán levétele

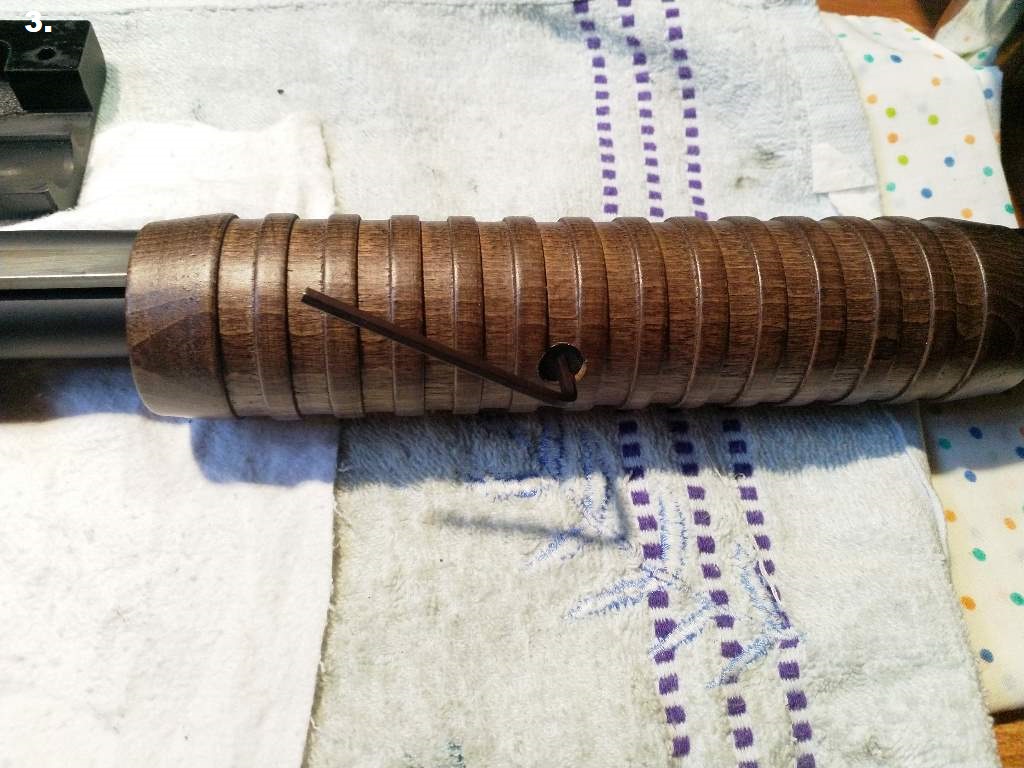

A 3-as imbuszkulccsal kitekerjük az előágyszán faágyazás rögzítőcsavarját és a csőtorkolat irányába letoljuk.”3. kép”

Ezután az ismétlőszerkezet végét megemeljük, hogy a kényszerpálya nyílása kiakadjon a mozgó lövedékkamra tengelyéből. Majd a csőtorkolat irányába letoljuk a csőtárról és megtisztítjuk.





  1. Mozgó lövedékkamra kivétele

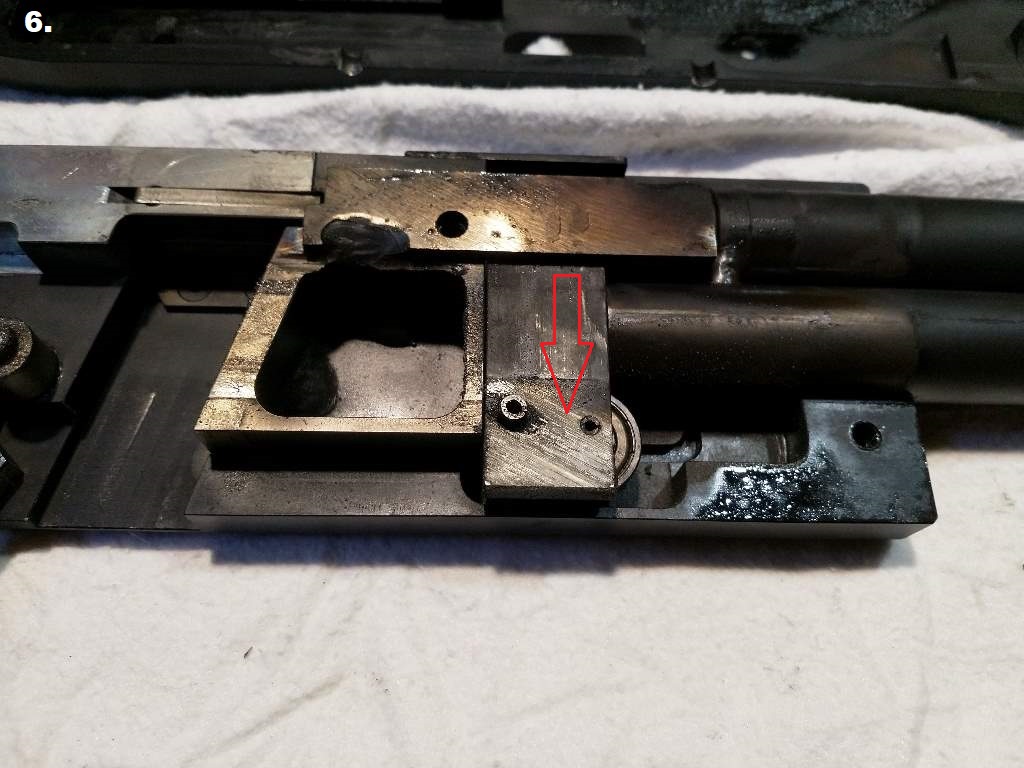

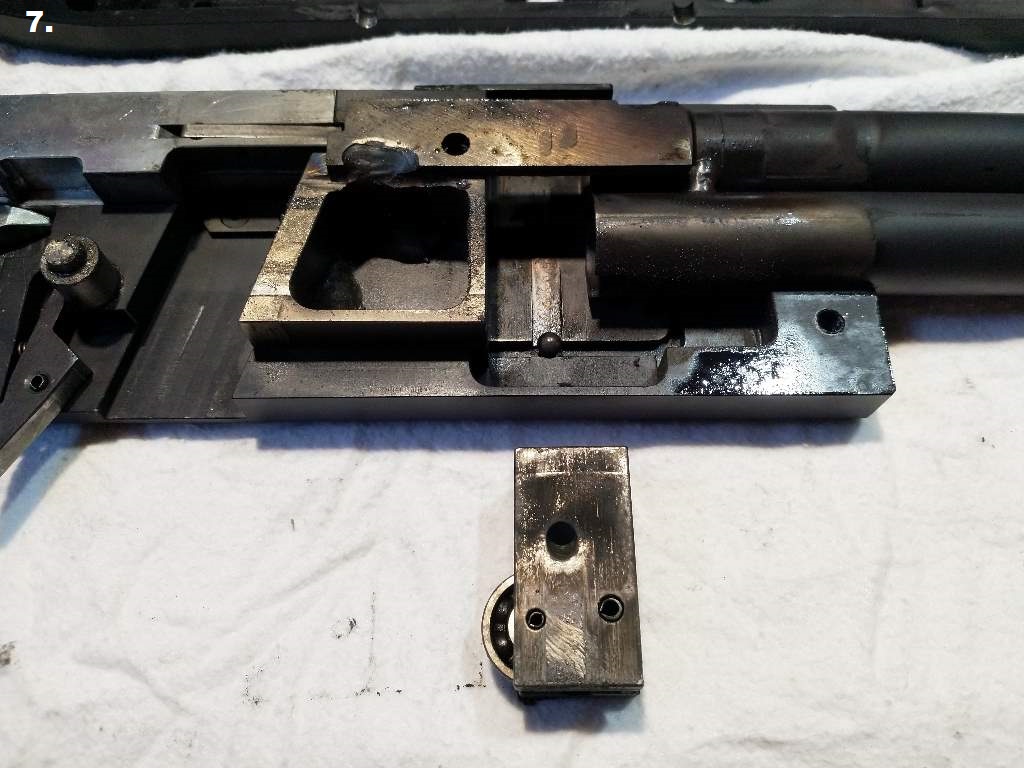

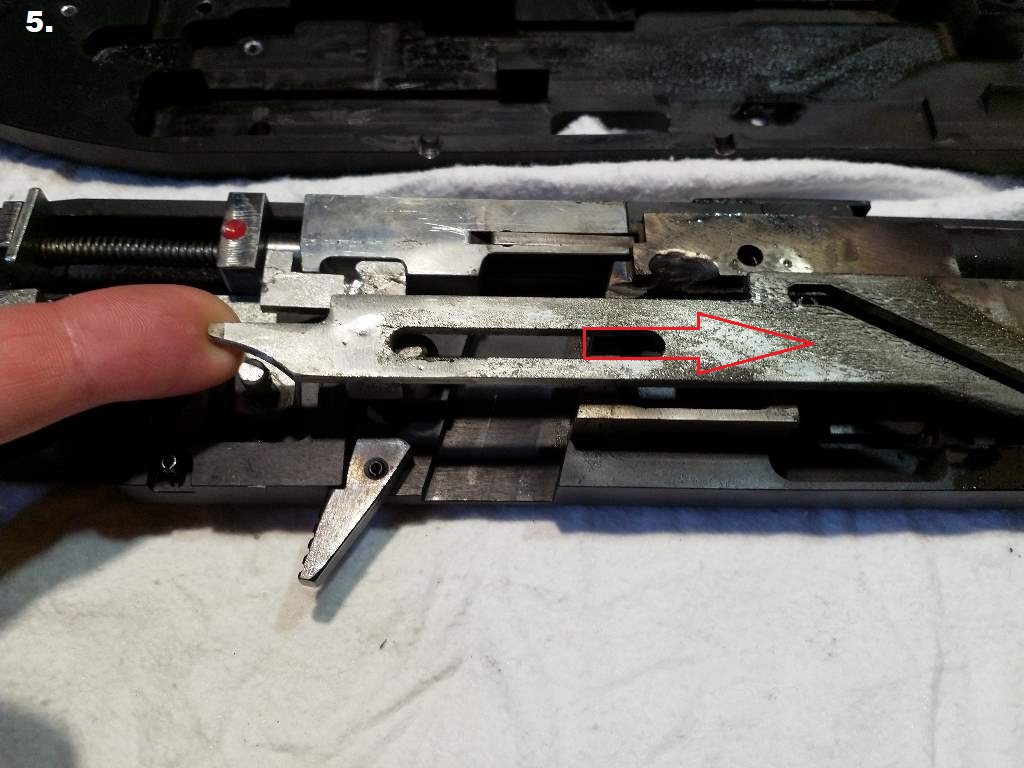

“5. kép” A mozgó lövedékkamrát alsó pozícióba húzzuk majd függőlegesen kiemeljük. “6. kép”A lövedékkamra belső felén lévő furatban egy pici acélgolyó található amit kiemeléskor a tokban találunk meg. Erre nagyon ügyeljünk!!! “7. kép”

  1. Az ütőszerkezet és a zár kiszerelése

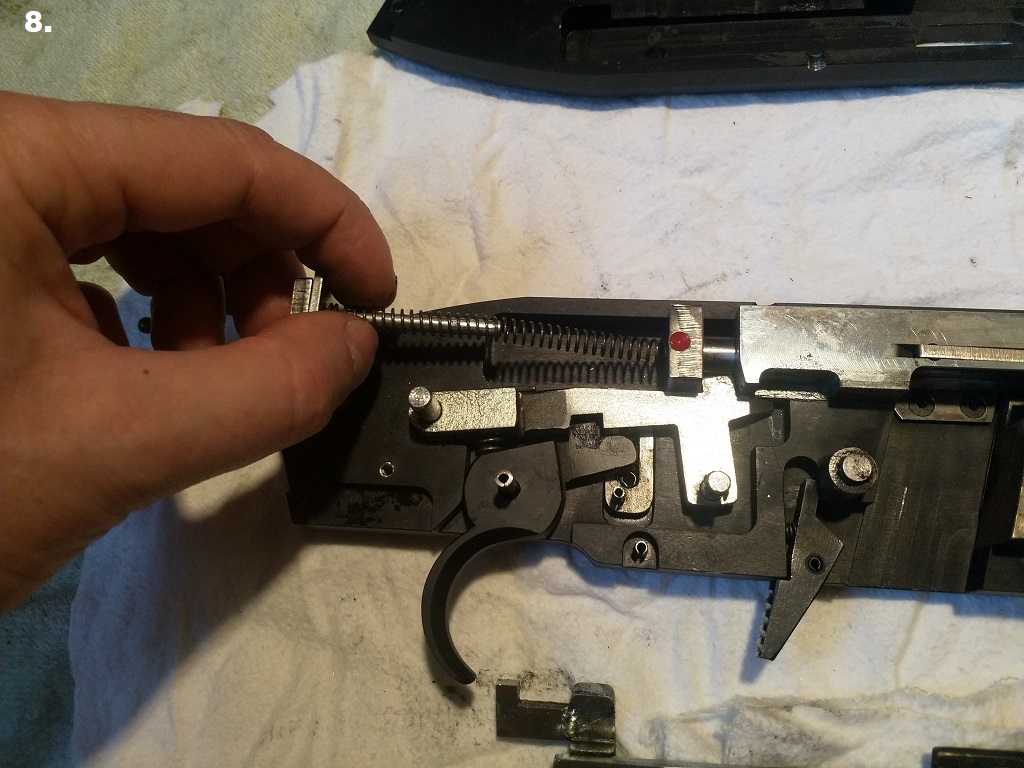

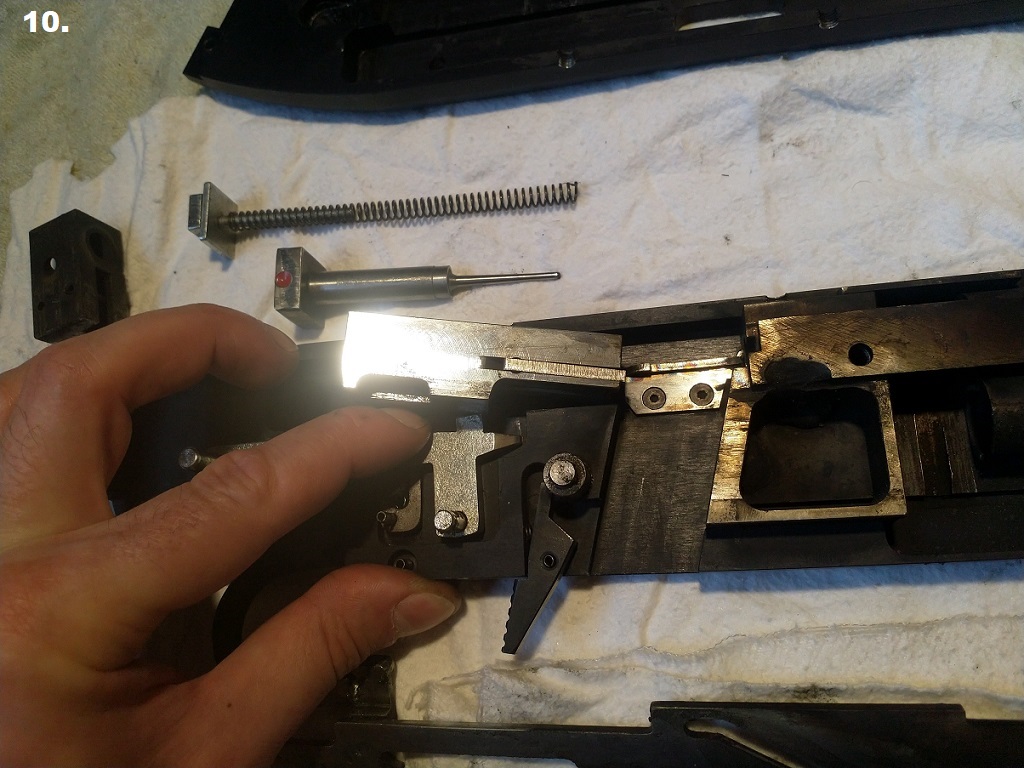

Eltávolítjuk az ütőszerkezet rugóját “8. kép” Majd az elsütőszerkezet elsütőemelőjét alsó helyzetbe húzzuk amitől kivehető maga az ütőszeg és a zár is. “10. kép”. A teljes elsütőszerkezetet felesleges kiszedni mert nem kap közvetlenül szennyeződést.



  1. A tisztítás maga

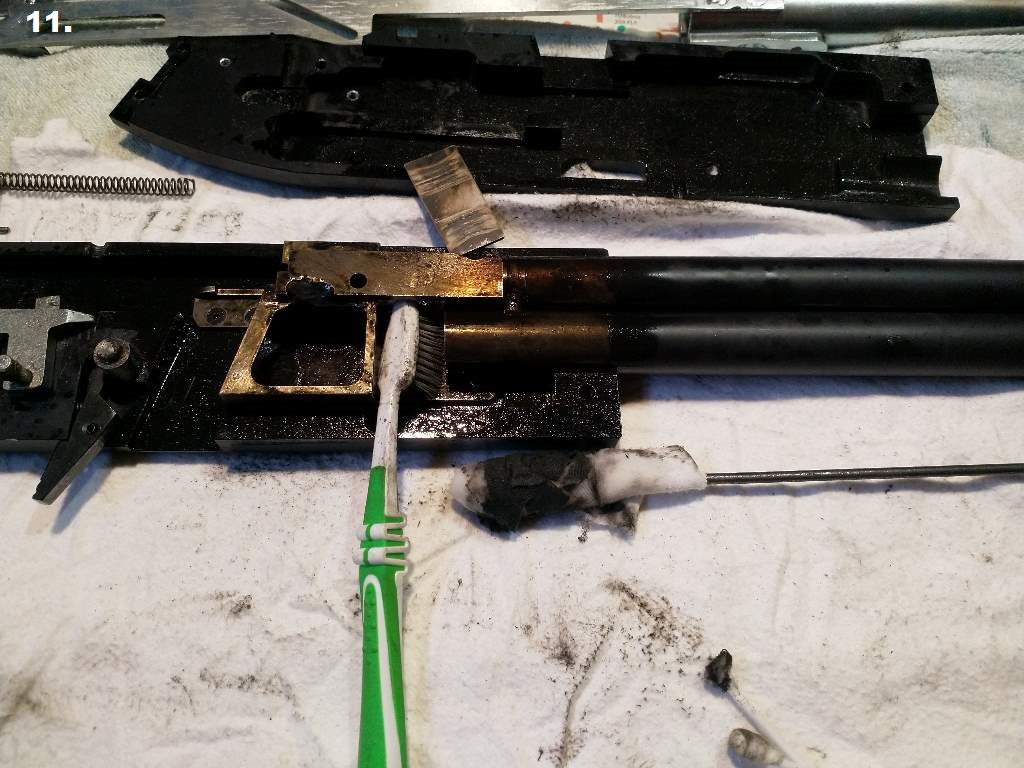

Most következik a vegyszeres tisztítás. A fogkefe mindenhová befér és a “kommandósmesterlövészek” amúgy is azt használják. A leemelt tokfedelet akár folyóvíz alatt is lehet mosni mert alumínium. A mozgó lövedékkamra felett a tokban található egy kis lemez, ami a tokot védi a szennyeződéstől. Ezt is tisztítsuk meg és helyezzük vissza!

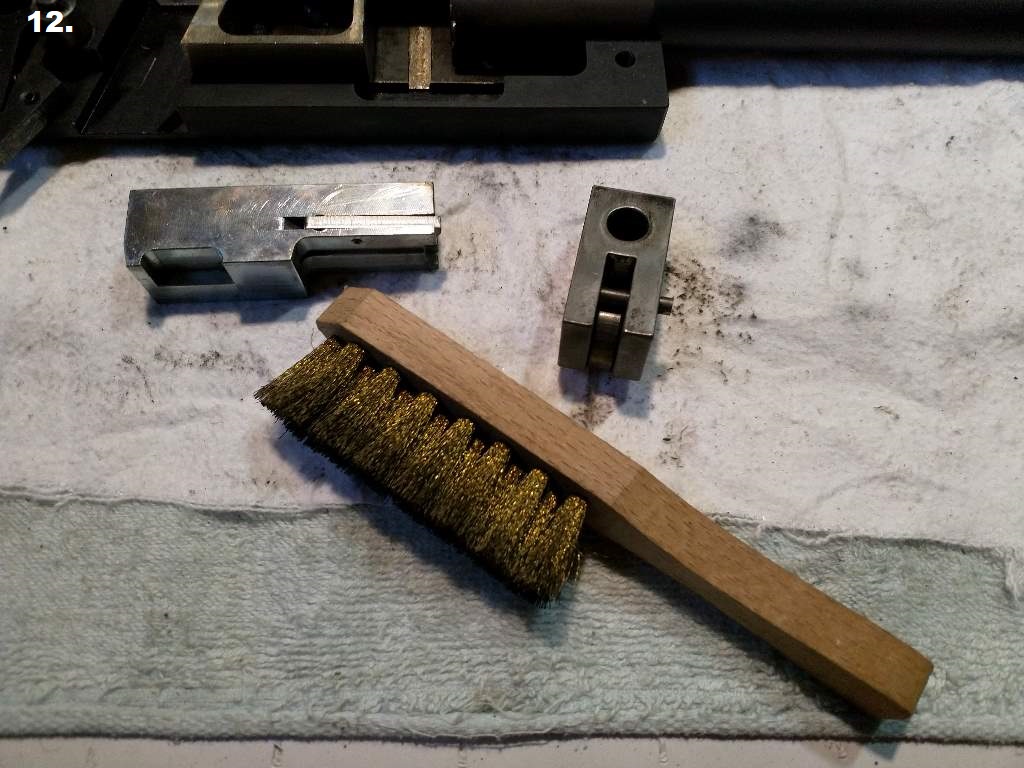

A csövet puskavessző segítségével tisztítsuk. A lövedékkamra golyós csapágyát ellenőrizzük, hogy rendesen forogjon. Ha esetleg a vegyszeres kezelés után is látszódik elszíneződés a záron vagy a lövedékkamrán, akkor nyugodtan megcirógathatjuk egy bronz vagy rézkefével.



  1. Összeszerelés

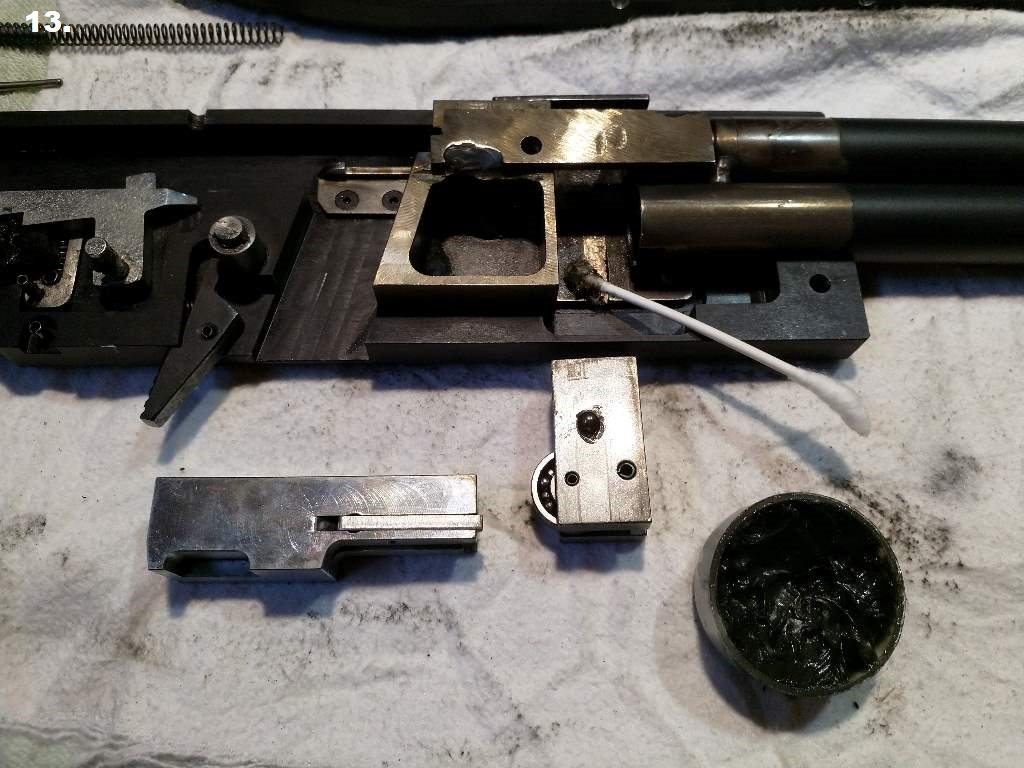

Ha minden ragyog,akkor jöhet az összeszerelés. A mozgó lövedékkamra fészkét vékonyan érdemes bekenni zsírral (grafitos/teflonos), és a toknak a zárral érintkező felületét is. “13. kép”





A lövedékkamra belső felén lévő furatba beletesszük a kis acélgolyót. Egy pici zsírral ott is fog maradni. Ezután behelyezzük a lövedékkamrát a tokba majd felső pozícióba toljuk.

A zár, ütőszeg és az ütőrugó visszahelyezése után az ismétlőszerkezet előágyszánját kell a csőtárra ráhúzni és visszatolni az elsütőszerkezet elsütőemelőjének tengelyéhez úgy, hogy a lövedékkamra tengelye beugorjon a kényszerpálya nyílásába.

Ha minden a helyén van, akkor lehet még pici zsírt tenni a mozgó részekre. A tokfedél visszahelyezése előtt érdemes a szereléksín rögzítésére szolgáló furatokban lévő hernyócsavarokat kivenni és majd a tokfedél rögzítése után betekerni.



ATLAS ZALÁN összerakva



A tokfedél rögzítése után mehet vissza az előágyszán faágyazása és végeztünk is.



Chucky, a www.fegyverforum.hu fórumozója
